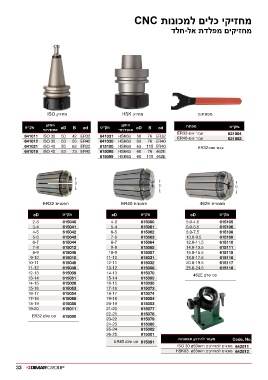

‫מחזיקי כלים למכונות ‪CNC‬‬

‫מחזיקים מפלדת אל‪-‬חלד‬

‫מחזיק ‪ISO‬‬ ‫מחזיק ‪HSK‬‬ ‫מפתחות‬

‫מק״ט‬ ‫התקן‬ ‫‪øD‬‬ ‫‪B ød‬‬ ‫מק״ט‬ ‫התקן‬ ‫‪øD‬‬ ‫‪B ød‬‬ ‫מפתח‬ ‫‪.‬מק״ט‬
‫סטנדרטי‬ ‫סטנדרטי‬
‫‪641011‬‬ ‫‪42 ER32‬‬ ‫‪641031‬‬ ‫‪76 ER32‬‬ ‫עבור אום‪ER32-‬‬ ‫‪631004‬‬
‫‪641012‬‬ ‫‪ISO 30‬‬ ‫‪50‬‬ ‫‪55 ER40‬‬ ‫‪641030‬‬ ‫‪HSK63‬‬ ‫‪50‬‬ ‫‪76 ER40‬‬ ‫עבור אום‪ER40-‬‬ ‫‪631003‬‬
‫‪641021‬‬ ‫‪ISO 30‬‬ ‫‪63‬‬ ‫‪63 ER32‬‬ ‫‪615100‬‬ ‫‪HSK63‬‬ ‫‪63‬‬ ‫‪115 ER40‬‬
‫‪641019‬‬ ‫‪73 ER40‬‬ ‫‪615098‬‬ ‫‪76 462E‬‬ ‫עבור אום‪ER32-‬‬
‫‪ISO 40‬‬ ‫‪50‬‬ ‫‪615099‬‬ ‫‪HSK63‬‬ ‫‪63‬‬ ‫‪115 462E‬‬
‫‪ISO 40‬‬ ‫‪63‬‬
‫‪HSK63‬‬ ‫‪60‬‬
‫‪HSK63‬‬ ‫‪60‬‬

‫תפסנית ‪ER32‬‬ ‫תפסנית ‪ER40‬‬ ‫תפסנית ‪462E‬‬

‫‪øD‬‬ ‫מק״ט‬ ‫מק״ט ‪øD‬‬ ‫מק״ט ‪øD‬‬

‫‪2-3‬‬ ‫‪615040‬‬ ‫‪4-3‬‬ ‫‪615060‬‬ ‫‪5.0-4.5‬‬ ‫‪615105‬‬
‫‪3-4‬‬ ‫‪615041‬‬ ‫‪5-4‬‬ ‫‪615061‬‬ ‫‪6.0-5.5‬‬ ‫‪615106‬‬
‫‪4-5‬‬ ‫‪615042‬‬ ‫‪6-5‬‬ ‫‪615062‬‬ ‫‪8.0-7.5‬‬ ‫‪615108‬‬
‫‪5-6‬‬ ‫‪615043‬‬ ‫‪7-6‬‬ ‫‪615063‬‬ ‫‪10.0-9.5‬‬ ‫‪615109‬‬
‫‪6-7‬‬ ‫‪615044‬‬ ‫‪8-7‬‬ ‫‪615064‬‬ ‫‪12.0-11.5‬‬ ‫‪615110‬‬
‫‪7-8‬‬ ‫‪615012‬‬ ‫‪9-8‬‬ ‫‪615065‬‬ ‫‪14.0-13.5‬‬ ‫‪615111‬‬
‫‪8-9‬‬ ‫‪615046‬‬ ‫‪10-9‬‬ ‫‪615007‬‬ ‫‪16.0-15.5‬‬ ‫‪615115‬‬
‫‪9-10‬‬ ‫‪615010‬‬ ‫‪11-10‬‬ ‫‪615031‬‬ ‫‪18.0-17.5‬‬ ‫‪615116‬‬
‫‪10-11‬‬ ‫‪615048‬‬ ‫‪12-11‬‬ ‫‪615032‬‬ ‫‪20.0-19.5‬‬ ‫‪615117‬‬
‫‪11-12‬‬ ‫‪615049‬‬ ‫‪13-12‬‬ ‫‪615006‬‬ ‫‪25.0-24.5‬‬ ‫‪615118‬‬
‫‪12-13‬‬ ‫‪615009‬‬ ‫‪14-13‬‬ ‫‪615070‬‬
‫‪13-14‬‬ ‫‪615051‬‬ ‫‪15-14‬‬ ‫‪615005‬‬ ‫סט שלם ‪462E‬‬
‫‪14-15‬‬ ‫‪615008‬‬ ‫‪16-15‬‬ ‫‪615030‬‬
‫‪15-16‬‬ ‫‪615053‬‬ ‫‪17-16‬‬ ‫‪615073‬‬
‫‪16-17‬‬ ‫‪615054‬‬ ‫‪18-17‬‬ ‫‪615074‬‬
‫‪17-18‬‬ ‫‪615055‬‬ ‫‪19-18‬‬ ‫‪615004‬‬
‫‪18-19‬‬ ‫‪615056‬‬ ‫‪20-19‬‬ ‫‪615003‬‬
‫‪19-20‬‬ ‫‪615011‬‬ ‫‪21-20‬‬ ‫‪615077‬‬
‫‪22-21‬‬ ‫‪615078‬‬
‫סט שלם ‪ER32‬‬ ‫‪615090‬‬ ‫‪23-22‬‬ ‫‪615079‬‬
‫‪24-23‬‬ ‫‪615080‬‬
‫‪25-24‬‬ ‫‪615002‬‬ ‫מעמד להידוק תפסניות‬
‫‪26-25‬‬ ‫‪615001‬‬

‫‪ 615091‬סט שלם ‪ER40‬‬ ‫‪Code. No.‬‬

‫‪ 642011‬מתאים למחזיקים ‪ISO 30 ø50mm‬‬
‫‪ 642012‬מתאים למחזיקים ‪HSK63 ø63mm‬‬

‫‪33‬‬
