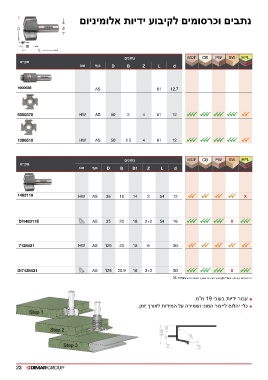

‫‪D‬‬ ‫נתבים וכרסומים לקיבוע ידיות אלומיניום‬

‫‪d‬‬

‫‪B1‬‬ ‫‪L‬‬
‫‪B1‬‬
‫נתונים‬ ‫‪MDF CB PW SW HPL‬‬
‫מק״ט‬
‫גוף סוג‬ ‫‪D‬‬ ‫‪B‬‬ ‫‪Z‬‬ ‫‪L‬‬ ‫‪d‬‬

‫‪1900638‬‬ ‫‪AS 61 12.7‬‬

‫‪5550370‬‬ ‫‪HW AS‬‬ ‫‪50‬‬ ‫‪2‬‬ ‫‪4 61 12‬‬

‫‪1086510‬‬ ‫‪HW AS 50 2.5 4 61 12‬‬
‫מק״ט‬
‫נתונים‬ ‫‪MDF CB PW SW HPL‬‬

‫‪ D B B1 Z L d‬גוף סוג‬

‫‪1483119‬‬ ‫‪HW AS 35 16 14 2 54 12‬‬ ‫‪X‬‬

‫‪DI148311E‬‬ ‫‪AS 35 20 18 2+2 54 16‬‬ ‫‪X‬‬

‫‪7128431‬‬ ‫‪HW AS 125 20 18‬‬ ‫‪6‬‬ ‫‪30‬‬

‫‪DI7128431‬‬ ‫‪AS 125 20.9 18 3+3‬‬ ‫‪30 X‬‬
‫המלצות קדמה ו‪(RPM‬מהירות סיבוב) מפורטים בעמוד ‪36‬‬

‫עבור ידיות בעובי ‪ 19‬מ"מ‪.‬‬
‫כלי יהלום לייצור המוני ושמירה על המידות לאורך זמן‪.‬‬

‫‪Step 1‬‬
‫‪Step 2‬‬
‫‪Step 3‬‬
